Операционный усилитель

Лабораторная работа №2

Операционный усилитель


Цель работы:


Ознакомиться с основными характеристиками

операционных усилителей, исследовать некоторые устройства построенные на ОУ


Оборудование:


Установка ЛСЭ-1М

Осцилограф С1-73

Цифровой вольтметр В7-16


Собираем схему УПТ. коммутаторы: 4,10,11,10.


Используем в качестве входного сигнала напряжение источника постоянного тока G1. Плавно изменяя Uвх снимаем показания и строим график передаточной характеристики


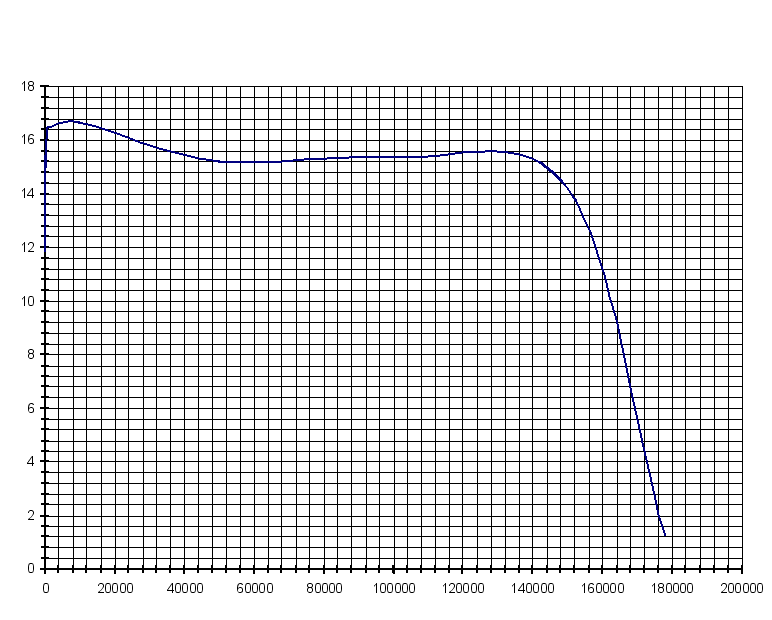

KUoc =-R6/R1= -5


Собираем схему компаратора . комутаторы: 3,4,6,9,12.


Опорное напряжение равно нулю, т. к. неинвертирующий вход подключен к “земле”, в качестве входного сигнала используем напряжение источника постоянного тока G1.

Снимаем показания и строим график передаточной характеристики .

Так же для компаратора с гистерезисной характеристикой, комутаторы: 2,4,6,9,12.


Uср. = 4,62 (R7/R7+R6) = 4,2в

Uотп = -3,04(R7/R7+R6) =-2,75в

Uг = Uср. - Uотп =1,4в


Вывод: Графики передаточных характеристик далеки от идеальных, видимо, неуравновешенны плечи источника питания ОУ.

Расчётные данные так же отличаются от экспериментальных.

Например для УПТ KUoc=-5 следовательно при UВХ =1в UВЫХ =-5в при UВХ –1в, UВЫХ = 5в на деле это не так UВЫХ = -3,03в и 4,56в.

передаточная характеристика компаратора нестабильна в районе порога переключения, поэтому значение Uвых = 0 при U вх = 0 условно (гистерезисный компаратор свободен от этого недостатка)


Собираем схему мультивибратора . комутаторы: 2,8,5. комутаторы 9 или 10

1,1 = (R2+R41+R42+R43+R44+R45+R46) C1= 6.75mS

tu1,1= 1,1ln(1+(2R1/R3) = 7.41mS

2,1 = (R2+R47) C1 = 1.005mS

tu2,1= 2,1ln(1+(2R1/R3) =1.103mS

f1=1/t1,1+t2,1 = 0.12кГц


КТ3



КТ2




КТ1



1,2 = (R2+R41+R42+R43+R44+R45+R46) C2= 2.115 mS

tu1,2= 1,2ln(1+(2R1/R3) = 2.31 mS

2,2 = (R2+R47) C2 = 0.3149 mS

tu2,2 = 2,2ln(1+(2R1/R3) = 0.34 mS

f2=1/t1,2+t2,2 = 0.38 кГц

Таблица 1. передаточная характеристика инвертирующего У.П.Т.


U G1(в)


-1,5


-1


-0,5


0


0,5


1


1,5


Uвых(в)


4,62


4,558


2,415


0,1


-2,22


-3,027


-3,39


Таблица 2. передаточная характеристика компаратора


U G1(в)


-1,5


-1


-0,5


-0,1


0


0,1


0,5


1


1,5


Uвых(в)


4,62


4,62


4,625


4,625


0


-3,042


-3,035


-3,04


-3,04


Таблица 3. передаточная характеристика гистерезисного компаратора


U G1(в)


-1


-0,6


-0,4


-0,1


0


0,1


0,4


0,6


1


Uвых(в)


4,62


4,62


4,62


4,62


4,62


4,62


4,62


-3,04


-3,04


U G1(в)


1


0,6


0,4


0,1


0


-0,1


-0,4


-0,6


-1


Uвых(в)


-3,04


-3,04


-3,04


-3,04


-3,04


-3,04


4,62


4,62


4,62



Передаточная характеристика гистерезисного компаратора



Передаточная характеристика компаратора





Передаточная характеристика У.П.Т.




мультивибратор



R1
100k
R22k
R3100k
R414.7k
R425.1k
R436.8k
R448.2k
R458.2k
R4612k
R 474.7k
C 10.15мкф
C 20,047мкф
VD1,2Кд522
DA 1553уд1



УПТ и компаратор


R1
2k
R210k
R32k
R410k
R510k
R610k
R7100oм
R891k
R924k
DA 1140уд1

Передаточная характеристика гистерезисного компаратора




Передаточная характеристика компаратора
