Ремонт, наладка, защитной аппаратуры токарно-винторезного станка 163 модели
Міністерство освіти
України
Кременчутське ВПУ №7
КУРСОВА РОБОТА
ТЕМА: Обслуговування та ремонт силового електрообладнання
універсального токарно-гвинторізного станка 163
ПРОФЕСІЯ: електромеханік по засобам автоматики
та приборам технологічного обладнання
Виконав: Дядюшенко В. С.
Перевірив: Жосан В. А.
м. Кременчук
1998 р.
“Затверджую”
Заступник директора ВПУ №7
Несен Н. Г. “ ” 1998 р.
ЗАВДАННЯ
На курсову атестаційну роботу учню
ВПУ №7 в 1998 навчальному році
| Групи № | Е-21 по спеціальності Електромеханік | ||
| Дядюшенко Володимиру Степановичу | |||
(прізвище, ім’я, по батькові) | |||
| Тема завдання: | Технологія обслуговування та ремонту апаратури керування та | ||
| захисту верстата | |||
| Викладач: | Жосан Володимир Олексійович | ||
(прізвище, ім’я, по батькові) | |||
Зміст завдання
Розділ 1. Графічна частина | Принципова електрична схема токарно-гвинторізного | |
| верстата 163 моделі. | ||
Розділ 2. Пояснююча записка | Завдання. І Вступ. 1. Історія та перспективи розвит- | |
| ку електроенергетики на Україні. 2. Призначення та коротка характеристика елек- | ||

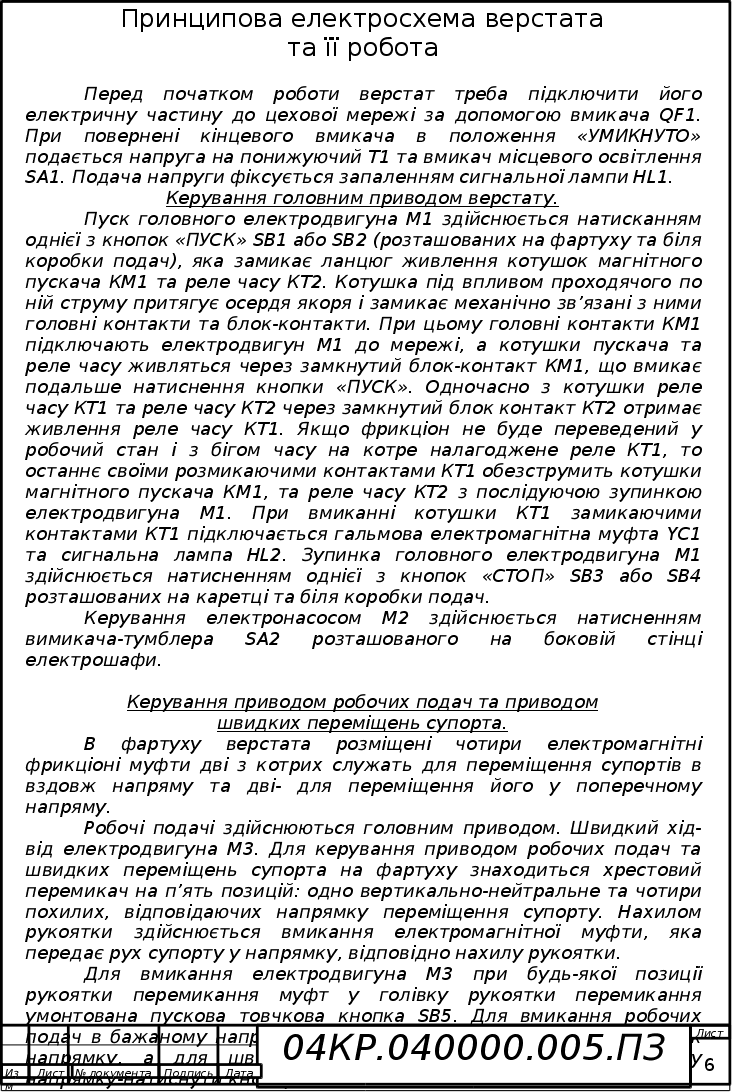

| трообладнання станка. ІІ Основна частина. 1. Принципова електросхема верста- | ||

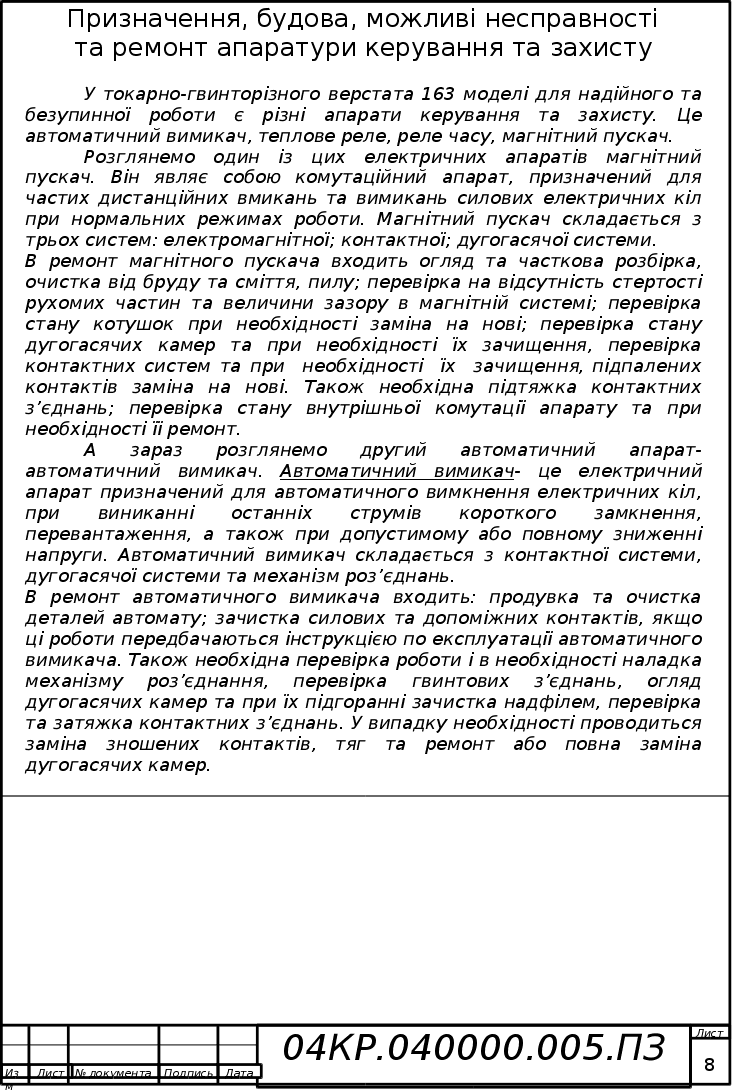

| та та її робота. 2. Призначення, будова, можливі несправності та ремонт апара- | ||

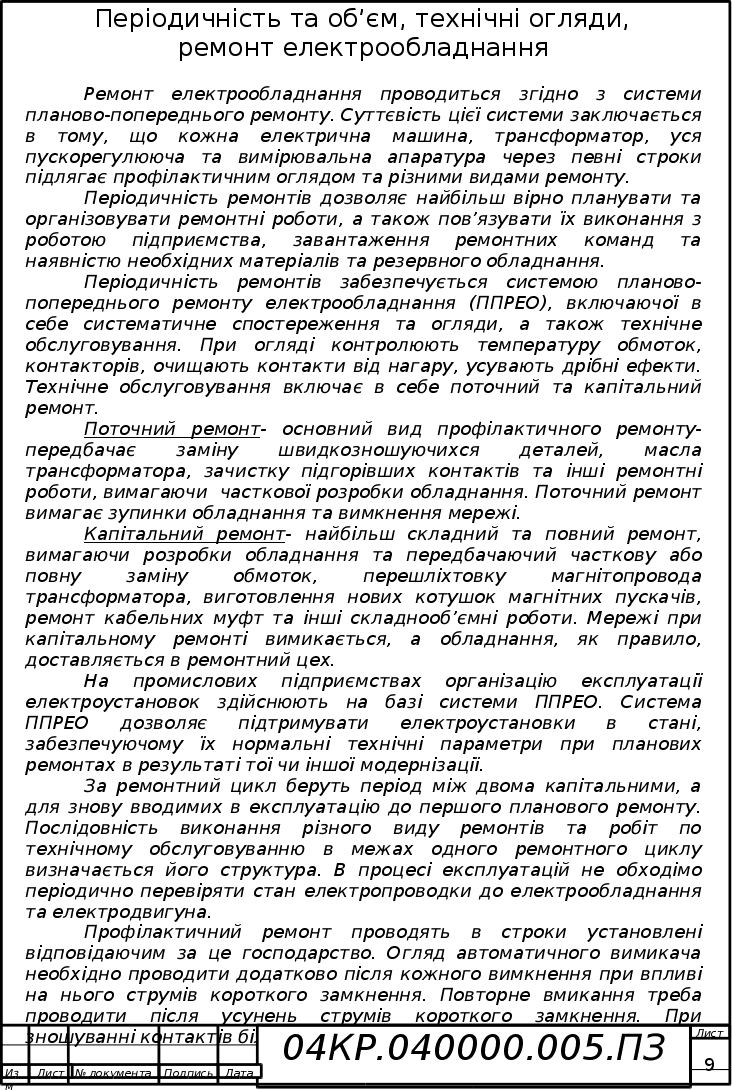

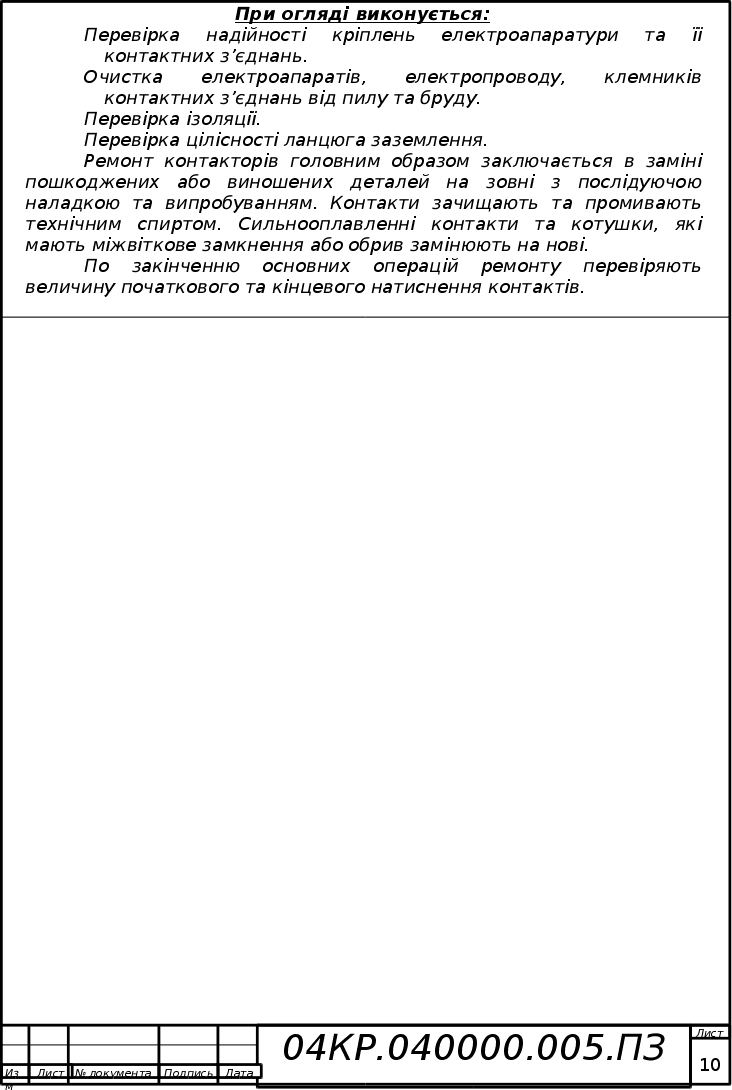

| тури керування та захисту. 3. Періодичність та об’єм, технічні огляди, ремонт | ||
| електрообладнання. ІІІ Розрахункова частина. 1. Розрахунок проводів, підводя- | ||
| ться до електрообладнання по допустимому струму та падінню напруги. 2. Вибір | ||
| апаратури керування та захисту. 3. Розрахунок котушки контактору. V Заключна | ||
| частина. 1. Основні правила техніки безпеки при обслуговуванні електрооблад- | ||
| нання верстата. 2. Список використаної літератури. VI Специфікація. | ||
Додаткові вказівки
| При виконанні атестаційної роботи належить виконати деталь, пристрій: | ||||||
| Консультації проводяться: | ||||||
| Дата видачі письмового завдання | ||||||
| Строк здачі виконаного письмового завдання | ||||||
| Викладач | Жосан Володимир Олексійович | |||||
| Майстер В/Н | Голубев Віктор Миколайович | |||||
м. Кременчук
1998 р.
Розрахунок котушки контактору
Основною частиною багатьох апаратів, наприклад, контакторів, магнітних пускачів, реле, гальмуючих електромагнітів та інші, являється втягу-
Котушка являється відповідним вузлом апарату дистанційного або автоматичного керування, виходячи з цього при її зіпсуванні (що відбувається у виробничих | Мал. 1 | |

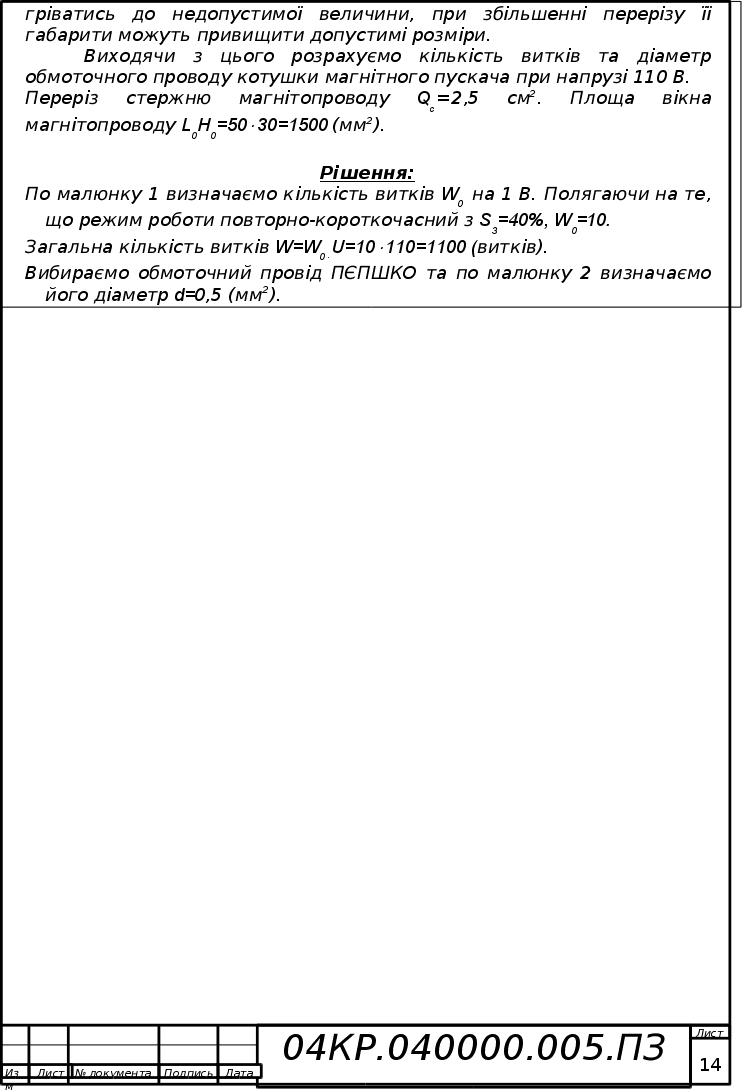

умовах досить часто) дуже важко знати, як по ремонтувати цю котушку. Встановити обмоточні дані котушки, якщо є паспорт, не складно. У цьому випадку намотують нову котушку, кількість витків, якої та переріз проводу повинні відповідати паспортним даним. Інколи приходиться перемотувати котушки електромагнітних апаратів на напругу відмінну від паспортної. Кількість витків у котушці, при якій чітко спрацьовує магнітний пускач, можна рахувати прямо пропорційно напрузі підведеній до котушки, або на кожний виток повинна приходитись обмежена напруга для чіткості спрацьовування апарату, а переріз проводу котушки- обернопропорційно напрузі. При зменшенні перерізу проводи котушка може на- | Мал. 2 | |
юча котушка. При проходженні струму по котушці виникає магнітне поле, під впливом якого стальне осердя котушки намагнічується та притягує якір. Якір вмикає або вимикає відповідні контакти електромагнітного апарату.
